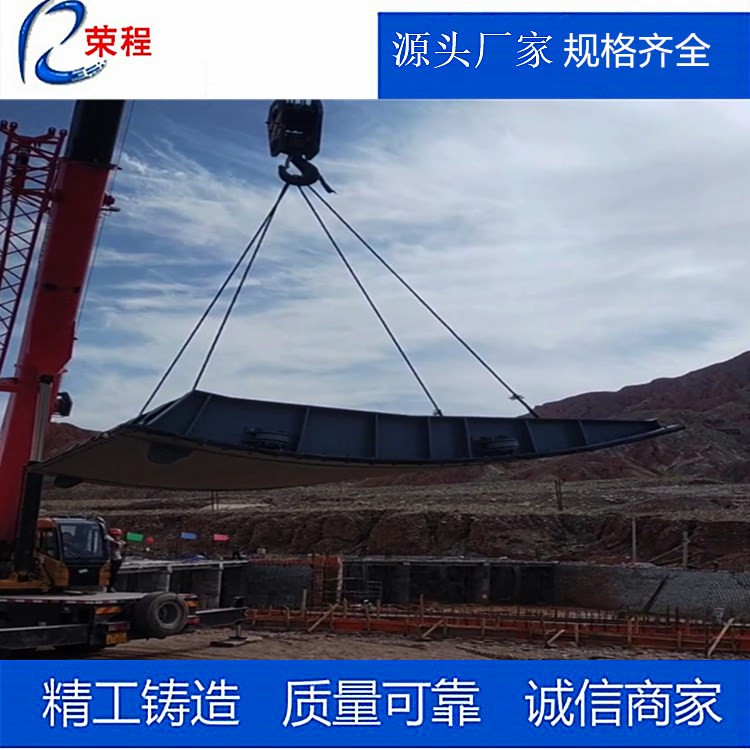

弧形鋼閘門

　　弧形鋼閘門常在水利工程中的引水樞紐渠道,節制閘和退水閘中使用。弧形鋼閘門具有封閉孔口尺寸較大,所需啟閉機力較小,承受水壓較大等特點。

　　結構原理：弧形鋼閘門通常采用圓弧形的門體,用雙支臂連接與支承絞上,通過卷揚式啟閉機的起吊鋼絲繩升啟或降下弧形鋼閘門。布置在弧形鋼閘門面板四周的止水橡膠,依靠閘門的自身重壓縮止水橡膠進行密封止水。

　　弧形閘門按門頂以上水位的深度分為露頂式和潛孔式。水庫水位不超過門頂稱露頂式弧形閘門(也稱表孔弧形閘門)。水庫水位高于門頂稱潛孔式弧形閘門(也稱深孔弧形閘門或高壓弧門)。

　　按傳力支臂形式分為斜支臂式和直支臂式。前者多用于寬高比較大的孔口。后者多用于寬高比較小的孔口。

　　按支承鉸軸的形式分為圓柱鉸、圓錐鉸、球形鉸和雙圓柱鉸式弧形閘門。

　　按門葉結構分為主縱梁式和主橫梁式弧形閘門等(受背水壓的稱反向弧門)。

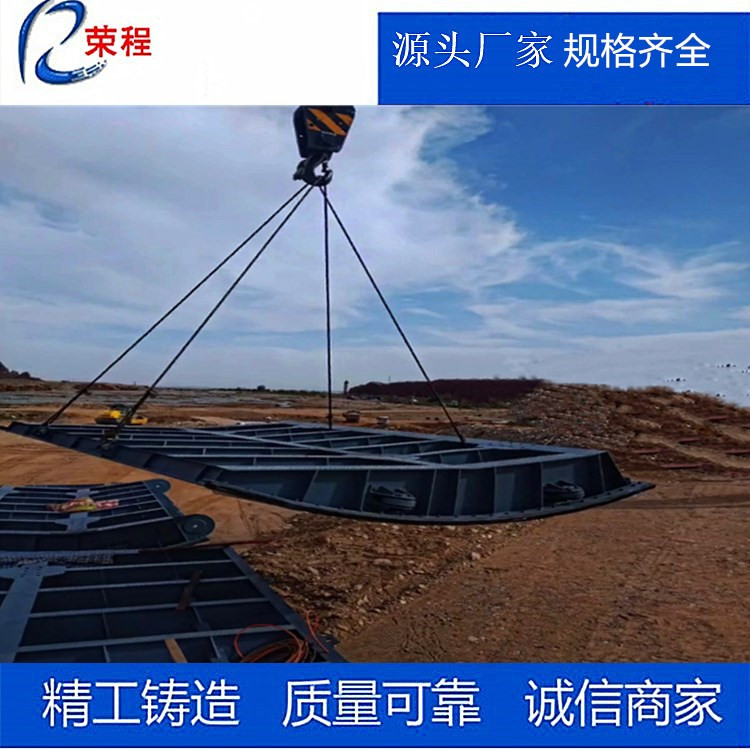

　　弧形閘門的門體結構本體由門葉、支臂、支承鉸和止水裝置四部分組成。門葉是近似平面體系的弧形受壓面,由弧形面板和主次梁的梁格體系構成。門葉梁格布置有主橫梁系與主縱梁系兩種形式。主橫梁系多用于露頂式或?qū)捀弑容^大的弧形閘門;主縱梁系常用于高水頭寬高比較小的潛孔式弧形閘門。弧形閘門的支臂支撐門葉并傳遞徑向合力于支鉸軸上。特窄的弧形閘門也有做成一個支臂框架的,稱為獨支臂弧形閘門。支臂有直支臂和斜支臂之分,后者多用于孔口寬度大的露頂式弧形閘門。每側支臂多由兩根承壓構件(柱)組成。對高度較大的,每側也有用三根承壓構件的。支承鉸由連接支臂的鉸鏈、固定軸和固定鉸座組成。鉸座牢固地與建筑物上的埋設構件聯接,并傳力于基礎上。支鉸要轉動靈活,其安裝位置應高出下游水面。支承鉸的形式有圓柱鉸和圓錐鉸等。圓柱鉸構造比較簡單,制造、安裝也較方便,應用普遍;圓錐鉸多用于大跨度(寬)露頂式弧形閘門上。

　　弧形閘門埋設構件包括側止水座、底坎止水座、頂止水裝置和支鉸座承重構件,一般均埋入混凝土相關部位表面以內,起止水嚴密和承重作用。中、小型及承受總水壓力不大的弧門止水裝置用一般橡皮,潛孔式高壓力弧形閘門用特制密封橡皮。露頂式弧形閘門的支鉸座承重構件一般均埋入閘墩的懸伸牛腿內;潛孔式弧形閘門支鉸座承重梁有的直接埋入大體積混凝土內,有的兩端插入邊墻內錨固。

　　弧形閘門啟閉設備：弧形閘門啟閉力小,起吊點的運動軌跡是弧線,露頂式或?qū)捀弑容^大的弧門多用兩個吊點,啟閉設備多采用一門一機的布置。根據建筑物的結構,弧形閘門的啟閉形式常采用：吊點設在門葉面板前,采用鋼絲繩卷揚機或板鏈?zhǔn)絾㈤]機;吊點設在門葉面板后的梁系或支臂上,可采用鋼絲繩卷揚機和液壓啟閉機。弧形閘門液壓啟閉機的缸體一般作成可搖擺式,以達到布置緊湊,設備重量也可減輕。

　　榮程水利鋼制閘門系列大概分為：鋼制閘門、滾動式鋼制閘門、滑動式鋼制閘門、疊梁閘門、弧形閘門、機閘一體式鋼制閘門、平面閘門、平面定輪鋼閘門、鋼鐵復合閘門、熱噴鋅鋼制閘門、不銹鋼閘門、翻板閘門等多種鋼閘門,可來圖定制,生產各種型號的鋼閘門,不同客戶不同地方需要,榮程水利機械廠是您貨比三家不錯的選擇,產品頁價格不是該設備,是系統所制,以客戶設備尺寸為準。
